    • ECO系列PET高速注胚系统

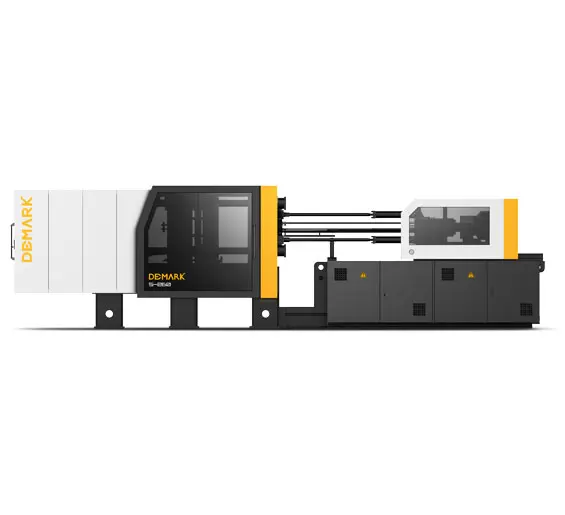

    ECO系列PET高速注胚系统

    ● 适用24, 32, 48, 72腔PET瓶坯模具
    ● 周期: 9.5秒/14克/72腔
    ● 领先于业内其他同行的保压阀设计，使得溶胶和保压可以同时进行有效缩短了周期时间
    ● 3工位冷却取坯机械手，电熔胶

    发送询价
    下载文档
    信息摘要 技术参数 视频
    德玛克创新为您，带来高达72腔的高速瓶坯注塑系统，一台的效率是普通瓶坯注塑机的两倍多。领先于业内其他同行的保压阀设计，有效缩短了周期时间。同时搭配德玛克高品质瓶坯注塑模具，模后冷却机械手，基于德国倍福集中控制系统和高效原料干燥系统，使得您在有限的投资内收获更多的回报。
    专为PET生产而设计的加大型螺杆和快速开合模设计，该系统广泛用于水和饮料瓶坯的生产，同时也特别适合大克重瓶坯的生 产,如油坯以及5L水坯。不仅如此，德玛克还秉承包括瓶坯设计和整厂规划等交钥匙服务理念为您从多个维度提供更多的建议和帮助。

    伺服电机溶胶
    进口伺服电机溶胶，带来了节能和高效的双重提升。

    同步溶胶
    可实现溶胶和射胶同步进行，大幅度缩短成型周期。

    后冷却机械手
    三工位模后冷却机械手使瓶坯充分冷却的同时，更缩短了产品生产周期

    伺服阀控制
    先进的伺服阀控制理念，使得射胶更加精准。

    伺服液压系统
    液压系统全由伺服电机提供动力，大幅度节省能耗的同时保证了充足的动力

    保压阀技术
    领先于业内其他同行的保压阀设计，使得溶胶和保压可以同时进行， 有效缩短了周期时间

    可靠的锁模
    专为PET瓶坯模具设计的模板结构，使得模具各部分都受力均匀，同 时保证了高速开合模的要求。

    全新的人机交互控制系统
    由国家干人计划的获得者，原HUSKY的控制系统开发部首席工程师，加拿大华侨博士主持开发的新一代基于BECKHOFF Pcbased平台的注塑机控制系统。

    彻底改变传统瓶坯生产效率
    优秀的系统设计，使得各部分在中央控制系统的集中控制下，协同工 作，大幅度缩短了产品的成型周期； 15g配套48腔系统最快周期达9s； 100g配套24腔系统最快周期达23s

    有效降低初始投资
    无限接近于市面上进口瓶坯注塑系统的生产效率，但是价格却有巨大 优势，使得客户能够以有限的投资获得更大的生产能力，以便提前和 快速抢占市场。

    整厂交钥匙服务
    并且我们始终秉承“交钥匙”解决方案的理念，为客户从多个维度提 供更多的建议和帮助。 帮助客户在竞争激烈的和快速变化的水，饮料、饮料市场始终保持长 期的竞争力。

    同一台机器同时兼容以下不同类型的瓶坯
    72腔，15g瓶坯，适用于500ml矿泉水
    48腔，34g瓶坯，适用于1.5L矿泉水
    24腔，103g瓶坯，适用于5L矿泉水和食用油
    Model UNIT ECO260/2000 ECO300/3000 ECO300/4300 ECO400/4300
    注射单元 螺杆长径比 L/D 25 25 25 25
    螺杆直径 mm 80 90 100 100
    理论射胶容积 cm3 1724 2456 3589 3589
    射出量 g 2069 2947 4307 4307
    射胶压力 kgf/cm2 1138 1210 1117 1117
    塑化能力 g/s 80 110 150 150
    合模单元 锁模力 Ton 260 300 300 400
    移模行程 mm 540 585 585 670
    最小/最大模厚 mm 200~580 300~720 300~720 300~820
    导杆间距（宽x高） mm 570x570 660x760 660X760 845X845
    顶出行程 mm 150 180 180 180
    顶出力 T 8 20 20 20
    顶出杆数 根 5 9 9 13
    　 腔数(Max) 腔 32 48 48 72
    模具规格 最大螺杆直径 mm 38 42 42 42
    最大管坯长度 mm 160 190 190 220
    建议瓶坯重量 g 30 30 50 50
    模具形式 　 针阀式气封热流道
    电气单元 马达功率 KW 39+45 39+55 39+39+82 39+39+82
    机械手功率 KW 12 36 36 43
    熔胶电热容量 KW 43 51 63 63
    模具加热容量 KW 30 55 55 68
    取坯冷却机械手 机械手真空吸头 腔 96 144 144 216
    瓶坯冷却装置 腔 32X3 48X3 48X3 72X3
    外形尺寸(长x宽x高) cm 257X160X220 280X160X250 280X160X250 310X160X250
    其他 电源 (交流三相四线制) V/HZ 380/50 380/50 380/50 380/50
    KW 169 236 314 334
    冷冻水要求 ℃ 5~12 5~12 5~12 5~12
    Mpa 0.8 0.8 0.8 0.8
    L/min 700 900 900 1200
    冷却水要求 ℃ <25 <25 <25 <25
    Mpa 0.3 0.3 0.3 0.3
    L/min 100 100 120 120
    压缩空气要求 Mpa 0.7~0.9 0.7~0.9 0.7~0.9 0.7~0.9
    L/min 400 800 800 1200
    主机外型尺寸(长x宽x高) cm 840X160X240 880X170X250 980X210X250 1020X210X250
    整机重量 Ton 14 18 19 24
    　
    Model UNIT ECO225P/2000 ECO225P/3000 ECO300P/4300 ECO300P/5400
    注射单元 螺杆长径比 L/D 25 25 25 25
    螺杆直径 mm 80 90 100 110
    理论射胶容积 m 1724 2456 3589 4481
    射出量 g 2069 2947 4307 5377
    射胶压力 kgf/c㎡ 1138 1210 1117 1111
    塑化能力 g/s 170 230 230 280
    合模单元 锁模力 T 225 225 300 300
    移模行程 mm 550 550 600 600
    最小/大厚模 mm 450~720 450~720 500-800 500-800
    导杆间距（宽x高） mm 620x725 620x725 780x780 780x780
    顶出行程 mm 160 160 200 200
    顶出力 T 11.1+21.6 11.1+21.6 11.1+31.4 11.1+31.4
    顶出杆根数 支 17 17 9+4 9+4
    最高系统压力 kgf/c㎡ 175 175 175 175
    模具规格 腔数 腔 48 48 72 96
    最大瓶坯长度 mm 200 200 220 220
    建议瓶坯重量 mm 50 50 40 40
    最大螺口直径 mm 38 38 38 30
    模具形式 　 针阀式气封热流道
    电气系统 马达功率 KW 39+55 39+55 39+39+82 39+39+82
    机械手功率 KW 36 36 36 43
    熔胶电热容量 KW 51 51 63 63
    模具加热容量 KW 55 55 55 68
    取坯冷却机械手 机械手真空吸头 腔 144 144 216 288
    瓶坯冷却装置 腔 48X3 48X3 72X3 96X3
    外型尺寸 cm 280X160X250 280X160X250 280X160X250 310X160X250
    其他 电源（交流三相四线制） V/HZ 380/50 380/50 380/50 380/50
    KW 236 236 314 344
    冷冻水要求 ℃ 5~12 5~12 5~12 5~10
    Mpa 0.8 0.8 0.8 0.8
    L/min 900 900 900 1200
    冷却水要求 ℃ <25 <25 <25 <25
    Mpa 0.3 0.3 0.3 0.3
    L/min 120 120 120 300
    压缩空气要求 Mpa 0.7~0.9 0.7~0.9 0.7~0.9 0.7~0.9
    L/min 800 800 800 1200
    主机外型尺寸 cm 880X170X250 880X170X250 980X210X250 1020X210X250
    整机重量 Ton 18 18 19 24

    * 德玛克保留对产品进行更改的权利，如有更改，恕不另行通知。
